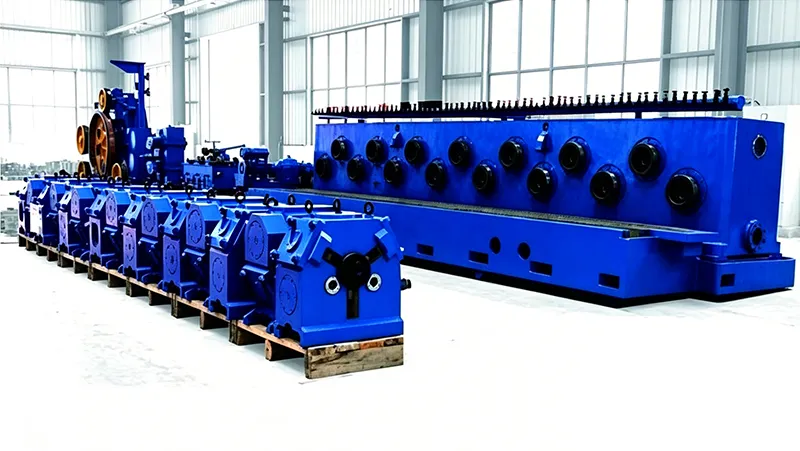

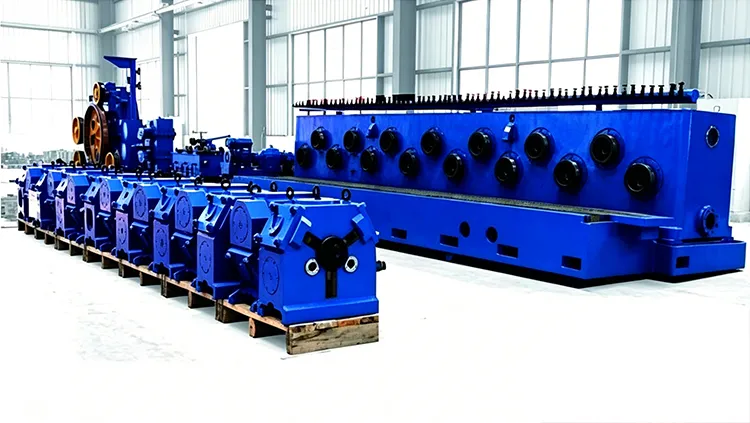

خط إنتاج قضبان الألمنيوم بالصب والدرفلة المستمرة (7+8 وحدات درفلة)
Aluminum Rod Continuous Casting and Rolling Machine
تنتج ماكينات الصب والدرفلة المستمرة لقضبان الألمنيوم قضبان ألمنيوم كهربائية بأقطار Ø9.5 مم وØ12 مم وØ15 مم ضمن خط إنتاج متصل.
خلال عملية الصب والدرفلة المستمرة، يتم صب الألمنيوم المنصهر لتشكيل قضبان ألمنيوم مصبوبة، ثم تُنقل مباشرة إلى مطحنة الدرفلة وهي ما تزال ساخنة، حيث يتم تقليل قطرها حتى الوصول إلى القضبان النهائية.

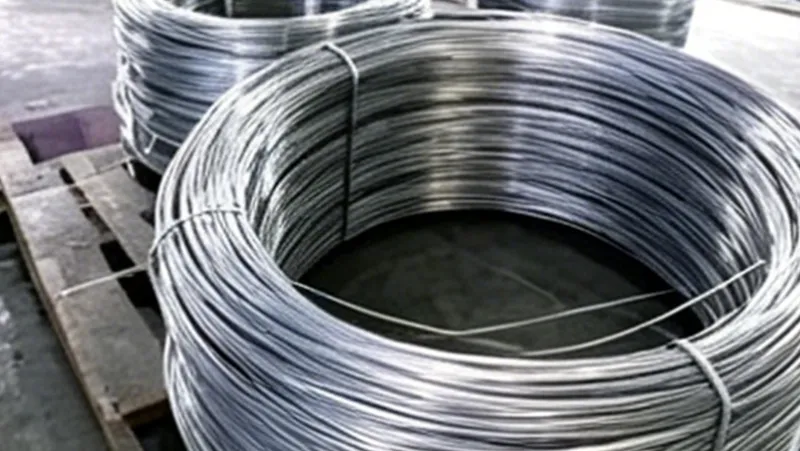

تُستخدم القضبان النهائية كمواد موصلة في تصنيع الأسلاك والكابلات، وكابلات الطاقة الشمسية، وتطبيقات شبكات نقل وتوزيع الطاقة.
| قطر القضيب النهائي | عدد وحدات الدرفلة | الإنتاجية | السرعة النهائية للدرفلة |
| Ø9.5 mm | 15 | 7.5t/h | 10–12m/s |
| Ø12 mm | 13 | 6.5t/h | 8–10m/s |
| Ø15 mm | 11 | 5t/h | 6–8m/s |
| الموديل | المقطع العرضي للصب (مم²) | قطر القضيب (مم) | السرعة القصوى النهائية للدرفلة (م/ث) | أقصى إنتاجية (طن/ساعة) | عدد وحدات الدرفلة |
| | 2450 | Ø9.5, Ø12, Ø15 | 12 | 7.5 | 15 (7+8) |
المكونات القياسية
- ماكينة الصب
- مقص هيدروليكي
- مطحنة الدرفلة المستمرة
- نظام السحب واللف للقضبان
- نظام تزييت علبة التروس
- نظام تبريد المستحلب
- نظام التحكم الكهربائي
المعدات الاختيارية
- فرن صهر الألمنيوم
- فرن الحفظ
- ماكينة السحب وتحديد الموضع الأمامي
- مقص دوار
- ماكينة التقويم
- بكرات الدرفلة المصنوعة من فولاذ H13
- نظام السحب واللف ببكرتين

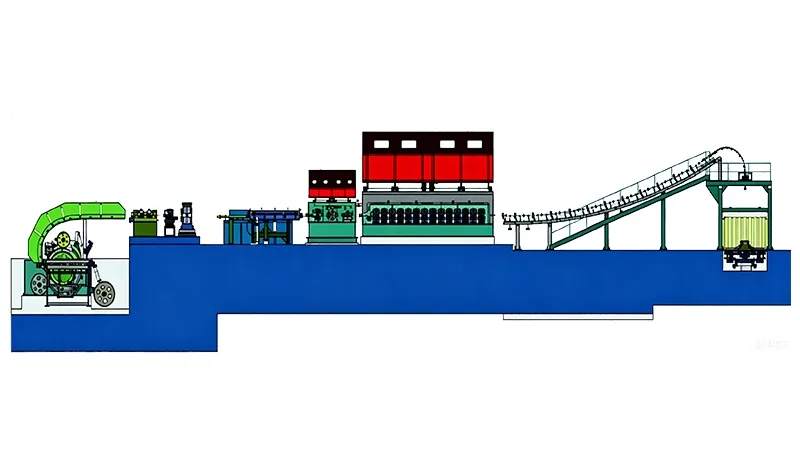

سبائك الألمنيوم / الألمنيوم الإلكتروليتي ← فرن الصهر ← التنقية وإزالة الغازات والترشيح ← فرن الحفظ ← ماكينة الصب المستمر ذات الأربع عجلات ← السحب وقطع القوالب الأولية ← التسخين بالحث الكهربائي اختياري ← مطحنة الدرفلة المستمرة متعددة الوحدات ← التبريد السريع أثناء الخط ← دليل القضيب الخالي من الزيت ← نظام السحب واللف الرأسي ببكرتين ← قضيب الألمنيوم النهائي
- ينتقل القضيب المصبوب الساخن مباشرة إلى مطحنة الدرفلة، مما يسمح بتشكيل القضيب دون الحاجة إلى مرحلة إعادة تسخين منفصلة. يساعد ذلك على تقليل استهلاك الطاقة وتوفير مساحة الورشة وتسهيل التشغيل.
- تتميز ماكينة الصب ذات الأربع عجلات بهيكل مدمج يساعد على سهولة التركيب والمحاذاة والضبط والصيانة اليومية.
- يساعد التغذية المستقرة للألمنيوم المنصهر على تقليل الاضطرابات قبل عملية الصب، مما يدعم تكوين قضيب مصبوب أكثر سلاسة.
- تستخدم عجلة التبلور من النوع H نظام تبريد مقسم للمناطق الداخلية والخارجية والجانبية. ويساعد ضبط رشاشات التبريد على التحكم في شدة التبريد وتحقيق تصلب أكثر تجانسًا.
- تستخدم مطحنة الدرفلة ثلاثية الأسطوانات من النوع Y نظام قيادة علوي وسفلي لتحقيق نقل مستقر ودرفلة سلسة وسهولة أكبر في الصيانة.
- يقلل نظام السحب واللف للقضبان الخالي من الزيت من استهلاك الزيت ويساعد على خفض تكاليف التشغيل. كما يعمل تصميم وضع القضبان العمودي على توجيه القضيب النهائي إلى سلة القضبان لتسهيل عمليات السحب والمناولة.
- يساعد نظام التحكم الرقمي بسرعة التيار المستمر، والتحكم بواسطة PLC، والقياس، وعرض الأعطال، ومراقبة واجهة التشغيل HMI المشغلين على متابعة حالة التشغيل وإدارة الإنتاج بسهولة أكبر.
- للمشاريع الخارجية، يمكن توريد ماكينات الصب والدرفلة المستمرة لقضبان الألمنيوم وفقًا لمتطلبات معايير CE وISO.
