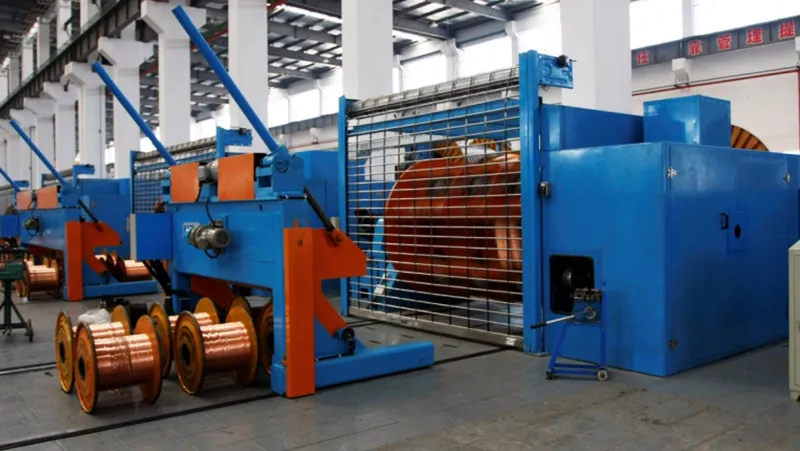

ماكينة تجديل الكابلات (بمحركات مستقلة)
Rigid Strander
تم تصميم ماكينة التجديل الصلب مع تحكم منفصل لتجديل الموصلات النحاسية وموصلات الألمنيوم وموصلات الألمنيوم المقواة بالصلب ACSR بدون إرجاع الالتواء. كما يمكن استخدامها لتجديل الكابلات المعزولة وضفائر الموصلات.
عند تزويد ماكينة التجديل بوحدة ضغط، تصبح قادرة على إنتاج موصلات نحاسية وألمنيوم مضغوطة بأشكال دائرية وشبه دائرية وقطاعية، لتلبية مجموعة واسعة من تطبيقات كابلات الطاقة.
المواصفات
| الموديل | قطر الكابل المفرد (مم) | قطر الموصل المجدول (مم) | السرعة القصوى (دورة/دقيقة) | طول لفة التجديل (مم) |
| | النحاس: 1.5–4.5 مم الألمنيوم: 1.8–5.0 مم | 45 | 249 | 38~1100 |
| 45 | 210 | 45~1100 | ||
| | 55 | 210 | 45~1297 | |
| | الألمنيوم: 1.8–5.0 مم سلك السبائك قطر مكافئ: 2.8–6.0 مم | 45 | 169 | 40~1136 |
| | 45 | 210 | 45~1136 | |
| | 55 | 210 | 45~1340 |
المكونات الرئيسية
المكونات القياسية
- حامل فك اللف من نوع العمود FN1600

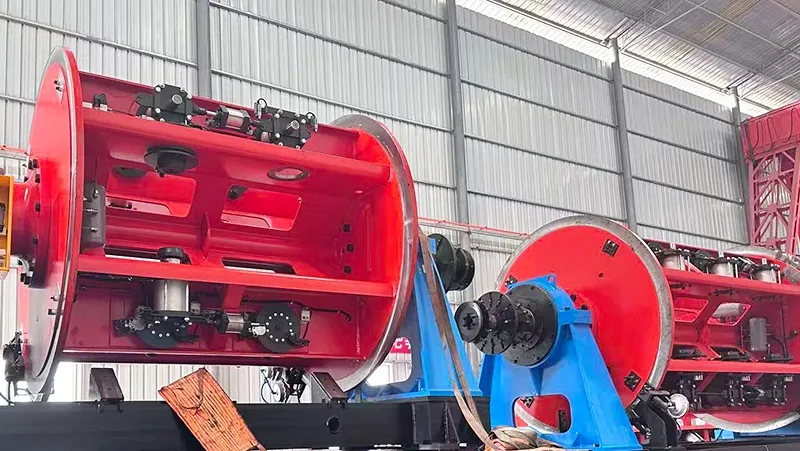

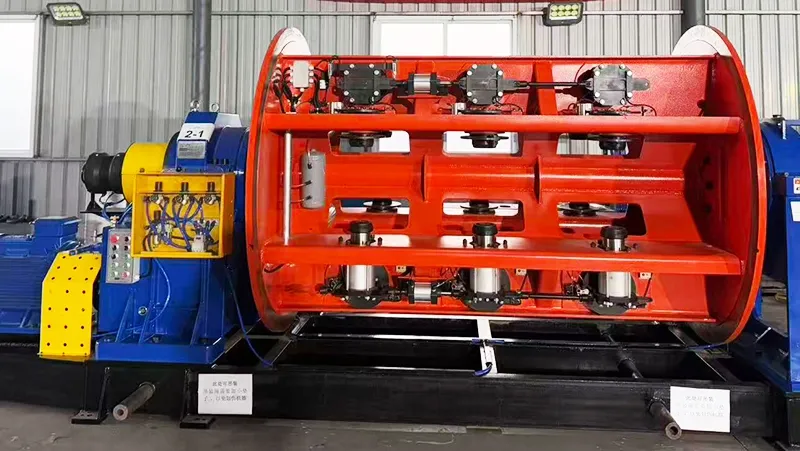

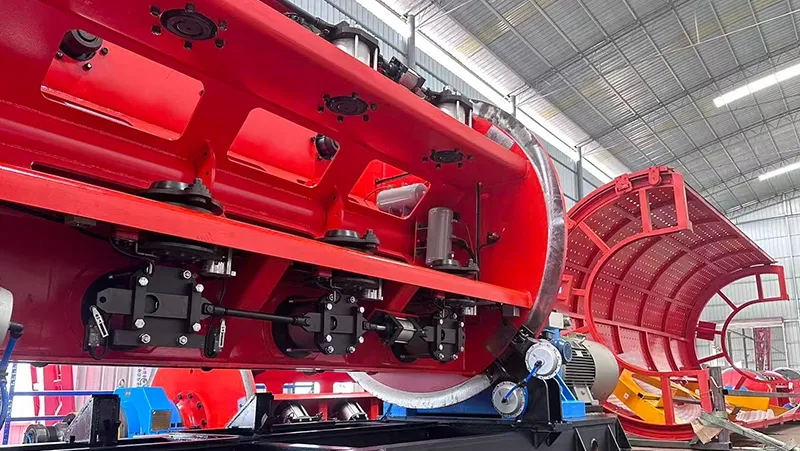

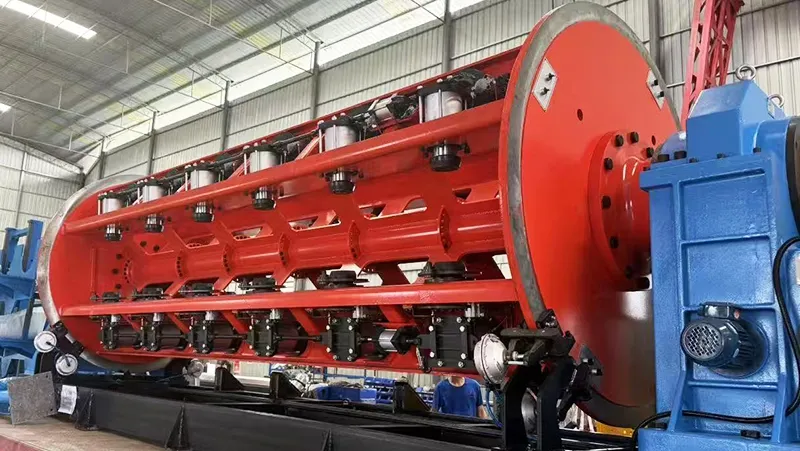

- قفص التجديل
- نظام متكامل لتحميل وتفريغ البكرات
- حامل قالب تجميع قابل للضبط مع وحدة الضغط
- عداد قياس الطول
- نظام أسطوانات فصل الضفائر الطبيعي النشط المزدوج
- نظام السحب واللف العلوي من النوع البوابي مع نظام الترتيب العرضي
- نظام التحكم بسرعة التيار المستمر
- خزانة التحكم الكهربائية ووحدة تحكم المشغل
- نظام حماية أمان منزلق بالدفع والسحب داخل الخط
المعدات الاختيارية
- حامل فك اللف PND630
- حامل فك اللف PND710
- حامل قالب مع وحدة تشكيل مسبق بقيادة عمود أرضي
- نظام قرص تحديد موضع الموصلات المشكلة
- نظام متكامل لتحميل وتفريغ البكرات الجانبي الأفقي
- نظام التحكم بتغيير التردد للتيار المتردد VFD
- نظام حماية أمان دوار بمحرك
المميزات
- يتم تشغيل كل قفص تجديل ونظام الأسطوانات بواسطة محركات مستقلة، مما يسمح بضبط السرعة بشكل منفصل لتحسين التحكم في عملية الإنتاج. ويتم تشغيل أقفاص التجديل بواسطة ناقل حركة بأحزمة متزامنة.
- تتوافق ماكينة التجديل مع بكرات PND630 وPND710، ومجهزة بنظام متكامل لمناولة البكرات من الجانب لتسهيل عمليات التحميل والتفريغ.
- يتم توزيع البكرات بالتساوي حول قفص التجديل في أربعة أقسام، مما يوفر سهولة الوصول أثناء تبديل البكرات. كما يضمن هيكل الماكينة الصلب تشغيلًا مستقرًا وسرعات إنتاج عالية.
- يجمع نظام التحكم في شد الأسلاك داخل قفص التجديل بين التحكم الميكانيكي والتحكم الهوائي باستخدام صمام تناسبي والتحكم بالموجات فوق الصوتية، للحفاظ على جودة تجديل ثابتة طوال عملية الإنتاج.
- مزودة بنظام فصل الضفائر النشط المزدوج ونظام الأسطوانات، مما يقلل من خطر تلف سطح الموصل أثناء عملية التجديل.
- يحتوي النظام على جهاز كشف انقطاع الكابل، حيث يقوم بإيقاف الماكينة تلقائيًا وبشكل فوري عند حدوث انقطاع، مما يساعد على حماية جودة المنتج وتقليل وقت التوقف.
- تعتمد ماكينة التجديل على نظام تحكم رقمي كامل بسرعة التيار المستمر ومنصة تحكم ذكية قائمة على PLC. ويتم عرض بيانات الإنتاج وحالة التشغيل والقياسات والإنذارات ومعلومات الأعطال من خلال واجهة تشغيل HMI سهلة الاستخدام للمراقبة والإدارة.
